| Εφαρμογή: | σωλήνας, φλάντζα, στροφίο | Χρήση: | Συγκέντρωση συγκόλλησης εργασίας |
|---|---|---|---|
| Τρόπος εργασίας: | Ο πίνακας περιστρέφεται & ανατρέπει | Τάση: | Σύμφωνα με απαιτημένος |
| Εξάρτημα: | νύχι | Έλεγχος: | Τηλεχειρισμός |
| Υψηλό φως: | positioners συγκολλήσεων,Διοχέτευση + συγκόλλησης + Positioner |
||

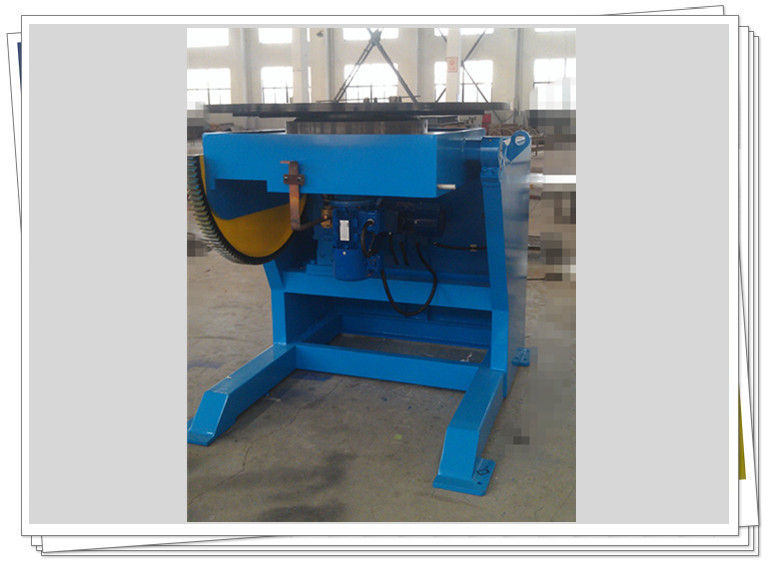

120degree περιστροφικό Positioner συγκόλλησης με το νύχι Varouis προαιρετικό
Συνοπτική εισαγωγή:
Χρησιμοποίηση για τον σωλήνας-σωλήνα/την σωλήνας-φλάντζα ή άλλη ανώμαλη συγκόλληση εργασίας/συγκέντρωση.
Χαρακτηριστικό γνώρισμα positioner συγκόλλησης:
1. Η περιστροφή Worktable ελέγχεται κοντά την βήμα-λιγότερη διάφορη μετατροπή συχνότητας για να επιτύχει μια καλύτερη ταχύτητα συγκόλλησης.
2. Positioner συγκόλλησης έχει μηχανοποιήσει την κλίση και ελεύθερα την περιστροφή σε κάθε γωνία κλίσης. Από αυτήν την μετακίνηση για να βάλει το κομμάτι προς κατεργασία στην ιδανική θέση εργασίας.
3. Η περιστρεφόμενη μονάδα Worktable, η γέρνοντας μονάδα και το ηλεκτρικό σύστημα ελέγχου σύνθεσαν positioner συγκόλλησης.
4. Περιστραφείτε τη μονάδα έχει μια ακριβή ρύθμιση ταχύτητας.
5. Positioner συγκόλλησης χρησιμοποιεί κανονικά το κιβώτιο τηλεχειρισμού για τη μακρινή λειτουργία του πίνακα εργασίας, μπορεί επίσης να συνδέσει με τις λειτουργούσες μηχανές για να πραγματοποιήσει τη λειτουργία συνδέσμων.
6. Θέστε κατά μέρος τη διεπαφή για να πραγματοποιήσετε την εργασία συνδέσμων με το χειριστή και η κρεμώντας αυτόματη μηχανή συγκόλλησης επιτυγχάνει το αυτόματο κέντρο συγκόλλησης.
Τεχνικές παράμετροι:
| Πρότυπο |
Εκτιμημένη φόρτωση (Κλ) |
Περιστροφική ταχύτητα (περιστροφή/λεπτό) |
Ανατροπή ταχύτητα (περιστροφή/λεπτό) |
Ανατροπή γωνία (βαθμός) |
Μέγεθος πίνακας εργασίας |
| ZHBJ03 | 300 | 0.15~1.5 | από mnaual | 0~90 | 600 |
| ZHBJ06 | 600 | 0.11~1.1 | 1.1 | 0~90 | 1000 |
| ZHBJ12 | 1200 | 0.11~1.1 | 0.4 | 0~120 | 1200 |
| ZHBJ50 | 5000 | 0.05~0.5 | 0.2 | 0~135 | 1500 |
| ZHBJ100 | 10000 | 0.05~0.5 | 0.2 | 0~135 | 2000 |
| Πρότυπο | Δύναμη μηχανών (KW) |
Τρόπος ρύθμιση |
Μέγιστο εκκεντρικό απόσταση (χιλ.) |
Μέγιστη απόσταση από το κέντρο βαρύτητας (χιλ.) |
Μέγιστη στροφή διάμετρος (χιλ.) |
|
| Περιστροφικός | Ανατροπή | |||||
| ZHBJ03 | 0.18 | / |
Μεταβλητός συχνότητα κίνηση |
100 | 150 | - |
| ZHBJ06 | 0.55 | 0.75 | 150 | 200 | 1500 | |
| ZHBJ12 | 0.75 | 1.5 | 200 | 250 | 2050 | |
| ZHBJ50 | 2.2 | 3 | 200 | 300 | 2500 | |
| ZHBJ100 | 3 | 4 | 200 | 400 | 3240 | |
Παρατήρηση:
1. Για το μακρύτερο και περισσότερους που αντισταθμίζονται από τη βαρύτητα κεντροθετήστε το κομμάτι προς κατεργασία, το μεγάλο πρότυπο πρέπει να επιλεχτεί.
2. Για τις ειδικές απαιτήσεις, η προσαρμοσμένη υπηρεσία είναι διαθέσιμη.
Positioner συγκόλλησης περιγραφή:
Με τη worktable ανύψωση, την κλίση και την περιστροφή, χρησιμοποιείται κυρίως για να τοποθετήσει το κομμάτι προς κατεργασία στην καλύτερη θέση για τη συγκόλληση και τη συγκέντρωση.
Μπορεί να χρησιμοποιηθεί για τη διάφορη αυτόματη ή χειρωνακτική συγκόλληση, τη συγκόλληση άκρης ή τη συγκόλληση προσώπου του σωλήνα, καθώς επίσης και τη συγκόλληση των άξονων, των δίσκων, του βαρελιού, κ.λπ.
Η positioner συγκόλλησης σειρά μπορεί να διαιρέσει σε δευτερεύοντες γέρνοντας τύπο, κεφάλι για να παρακολουθήσει τον περιστροφικό τύπο, σταθερό μέρος τόρνου & tailstock που ανυψώνουν τον περιστροφικό γέρνοντας τύπο τύπων, σταθερών μερών τόρνου & tailstock, να διπλασιάσουν περιστροφικό positioner τύπων.
Positioner μπορεί να λειτουργήσει με τη στήλη & το βραχίονα συγκόλλησης για να πραγματοποιήσει το αυτόματο ειδικής χρήσης κέντρο συγκόλλησης.
Μπορούμε να σχεδιάσουμε και να προσαρμόσουμε positioners που χορηγούν τη διαδικασία κομματιών προς κατεργασία και συγκόλλησης πελατών.
